Trabalho de Programação em Python
Objetivo do trabalho:
O objetivo deste trabalho é criar um arquivo para impressão 3D.
Visão sobre o projeto e informações sobre o ambiente
🟦 O que é CNC?
✨ CNC significa Controle Numérico Computadorizado (Computer Numerical Control).
- É a automação de máquinas (fresadoras, tornos, impressoras 3D, cortadoras a laser, etc.).
- No lugar de um operador manual girando manivelas, o computador controla os motores.
- O programa informa onde a ferramenta deve ir, a velocidade e o que fazer.
➡️ Resultado: peças produzidas com mais precisão, repetibilidade e velocidade.
Exemplos de máquinas CNC:
- Fresadora CNC (corta metal ou madeira).
- Torno CNC (peças cilíndricas).
- Impressora 3D (constrói objetos em camadas).
- Router CNC (corte em madeira e acrílico).
- Laser CNC (gravação/corte de chapas).
🟦 O que é G-code?
✨ O G-code é a linguagem usada pelas máquinas CNC.
Cada linha é uma instrução que a máquina entende.
É formado por códigos de duas letras (como G1, M104) seguidos de números (coordenadas, temperaturas, velocidades).
🟦 Como nasce uma peça CNC
- O engenheiro desenha em CAD (3D).
- O software CAM (fatiador, slicer, etc.) gera o G-code.
- O G-code é enviado para a máquina CNC.
- A máquina executa linha a linha e cria a peça.
🟦 Por que é importante aprender?
- O CNC está presente em indústria, medicina, aeronáutica, prototipagem e design.
- Entender G-code é como entender a “gramática” das máquinas.
- Mesmo que existam softwares automáticos, saber G-code permite:
- Ajustar peças.
- Corrigir erros.
- Criar trajetórias personalizadas.
Qual o GCode da Ender-3
O padrão de G-code da Ender-3 é o Marlin/RepRap flavor, não FANUC, Mitsubishi ou Siemens. Eles são todos “G-code”, mas os dialetos são diferentes.
🔹 Diferença principal:
- A Ender-3 segue o padrão Marlin/RepRap (open-source) → voltado para impressoras 3D, bem simplificado.
- Já os CNC industriais (FANUC, Mitsubishi, Siemens) usam dialetos diferentes de ISO G-code, com foco em fresadoras, tornos e centros de usinagem, que possuem muitos recursos que uma impressora 3D não precisa (offsets, ciclos fixos, compensações de ferramenta, etc).
📌 Comparativo resumido:
| Sistema | Padrão/Dialeto G-code | Usado em |
|---|---|---|
| Ender-3 | Marlin/RepRap (G0, G1, G28, M104…) | Impressoras 3D |
| FANUC | ISO G-code (muitos ciclos fixos, G71, G81, etc) | CNC industrial (torno/fresa) |
| Mitsubishi | Próprio dialeto ISO compatível, similar ao FANUC | CNC industrial |
| Siemens | Sinumerik (ISO G-code, mas com macros próprios e ciclos especiais) | CNC industrial |
Comandos GCode básico.
🟦 Configuração inicial
G21→ Define as unidades em milímetros (a Ender-3 trabalha sempre em mm).G90→ Define o modo absoluto de posicionamento (as coordenadas X/Y/Z são relativas ao 0,0 da mesa).M82→ Define a extrusão em modo absoluto (valores de E sempre crescem).G28→ Faz o homing de todos os eixos (leva X, Y e Z até os switches de fim de curso).
🟦 Aquecimento (opcional)
M104 S200→ Seta a temperatura do bico em 200 °C, mas não espera aquecer.M140 S60→ Seta a temperatura da mesa em 60 °C, mas também não espera.M109 S200→ Define o bico em 200 °C e espera até atingir antes de continuar.M190 S60→ Define a mesa em 60 °C e espera até atingir.
(Esses eu deixei comentados, caso queira imprimir de fato, não só movimentar.)
🟦 Movimentação inicial
G1 Z0.20 F1200→ Move o bico para a altura de 0.20 mm acima da mesa, na velocidade de 1200 mm/min.G1 X110 Y110 F6000→ Leva o bico até o centro da mesa (coordenada X110 Y110), rápido.G1 X130 Y110 F3000→ Move até a posição inicial do círculo (20 mm à direita do centro).
🟦 Configuração de extrusão
M83→ Define a extrusão como relativa (cada valor de E representa apenas o incremento de filamento).G92 E0→ Zera o contador de extrusão (dizendo ao firmware que estamos em E=0).G1 F1200→ Define a velocidade padrão (feedrate) de 1200 mm/min para os próximos movimentos.
🟦 Desenhando o círculo
G2→ Faz um movimento circular horário (clockwise).X... Y...→ Define o ponto final do arco.I... J...→ Define o centro do arco em relação ao ponto inicial.E...→ Quantidade de filamento extrudido durante o arco.
No código:
G2 X90 Y110 I-20 J0 E2.10→ Desenha meia-volta (da direita pro lado esquerdo do círculo), extrudindo 2.1 mm de filamento.G2 X130 Y110 I20 J0 E2.10→ Fecha a volta (do lado esquerdo de volta à direita), extrudindo mais 2.1 mm.
🟦 Finalização
G1 Z5 F3000→ Levanta o bico 5 mm para não arranhar a peça.M84→ Desliga os motores (desenergiza os steppers).
Exemplo de Código na Ender-3
; ===== Círculo Ender-3 (Marlin/RepRap) =====
; Raio: 20 mm | Centro: X110 Y110 | Camada: 0.20 mm | Largura: 0.40 mm
; Filamento: 1.75 mm | Extrusão total aprox: 4.20 mm
G21 ; mm
G90 ; coordenadas absolutas
M82 ; extrusão absoluta por padrão
G28 ; home X Y Z
; (opcional) aquecer
; M104 S200 ; bico 200°C
; M140 S60 ; mesa 60°C
; M109 S200 ; aguarda bico
; M190 S60 ; aguarda mesa
G1 Z0.20 F1200 ; altura de primeira camada (ajuste se quiser)
G1 X110 Y110 F6000 ; vai ao centro da mesa
G1 X130 Y110 F3000 ; vai ao ponto inicial do círculo (raio 20 mm à direita)
M83 ; extrusão relativa
G92 E0 ; zera extrusor
G1 F1200 ; feed para impressão
; Círculo completo em duas meias-voltas (G2 = horário)
; Meia-volta 1: de (130,110) até (90,110) com centro em (110,110) => I=-20 J=0
G2 X90 Y110 I-20 J0 E2.10
; Meia-volta 2: de (90,110) até (130,110) com centro em (110,110) => I=+20 J=0
G2 X130 Y110 I20 J0 E2.10
; fim
G1 Z5 F3000 ; levanta
M84 ; desativa motores
; ============================================
Visualizando o arquivo
O usuário pode verificar o arquivo, copiando o mesmo para o site:
Click em Novo arquivo, e copie o fonte
Neste exemplo criamos apenas uma camada. Onde incluímos e verificamos o desenho.
Agora iremos mostrar como fica o gcode com multiplas camadas.
; ===== Ender-3 | Cilindro oco (raio 10mm, altura 5mm, camada 0.20mm) =====
; Centro: X110 Y110 | Bico: 0.4 | Parede ≈ 0.8 mm (2 voltas por camada)
; Material sugerido: PLA (200/60). Ajuste se necessário.
G21 ; mm
G90 ; posicoes absolutas em X/Y/Z
M82 ; extrusao absoluta por padrao
G28 ; homing
; --- Aquecimento (descomente para imprimir de verdade) ---
; M104 S200 ; bico 200°C (nao espera)
; M140 S60 ; mesa 60°C (nao espera)
; M109 S200 ; bico 200°C (espera)
; M190 S60 ; mesa 60°C (espera)
G0 Z0.20 F1200 ; primeira camada
G0 X110 Y110 F6000 ; vai ao centro da mesa
G0 X120 Y110 F6000 ; ponto inicial do circulo (raio 10 mm para a direita)
M83 ; extrusao relativa (E incrementa por trecho)
G92 E0 ; zera extrusor
G1 F1200 ; feed de impressao (~20 mm/s)
; Observacao: cada meia-volta extrude ~1.05 mm (estimado p/ bico 0.4, camada 0.2)
; ---------------------- Camada 1 (Z=0.20) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z0.40 F1200
; ---------------------- Camada 2 (Z=0.40) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z0.60 F1200
; ---------------------- Camada 3 (Z=0.60) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z0.80 F1200
; ---------------------- Camada 4 (Z=0.80) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z1.00 F1200
; ---------------------- Camada 5 (Z=1.00) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z1.20 F1200
; ---------------------- Camada 6 (Z=1.20) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z1.40 F1200
; ---------------------- Camada 7 (Z=1.40) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z1.60 F1200
; ---------------------- Camada 8 (Z=1.60) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z1.80 F1200
; ---------------------- Camada 9 (Z=1.80) ----------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z2.00 F1200
; ---------------------- Camada 10 (Z=2.00) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z2.20 F1200
; ---------------------- Camada 11 (Z=2.20) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z2.40 F1200
; ---------------------- Camada 12 (Z=2.40) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z2.60 F1200
; ---------------------- Camada 13 (Z=2.60) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z2.80 F1200
; ---------------------- Camada 14 (Z=2.80) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z3.00 F1200
; ---------------------- Camada 15 (Z=3.00) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z3.20 F1200
; ---------------------- Camada 16 (Z=3.20) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z3.40 F1200
; ---------------------- Camada 17 (Z=3.40) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z3.60 F1200
; ---------------------- Camada 18 (Z=3.60) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z3.80 F1200
; ---------------------- Camada 19 (Z=3.80) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z4.00 F1200
; ---------------------- Camada 20 (Z=4.00) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z4.20 F1200
; ---------------------- Camada 21 (Z=4.20) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z4.40 F1200
; ---------------------- Camada 22 (Z=4.40) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z4.60 F1200
; ---------------------- Camada 23 (Z=4.60) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z4.80 F1200
; ---------------------- Camada 24 (Z=4.80) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
G1 Z5.00 F1200
; ---------------------- Camada 25 (Z=5.00) ---------------------
G2 X100 Y110 I-10 J0 E1.05
G2 X120 Y110 I10 J0 E1.05
; --- Finalizacao ---
G1 Z10 F3000 ; afasta o bico
; M104 S0 ; desligar bico (descomente se aqueceu)
; M140 S0 ; desligar mesa (descomente se aqueceu)
M84 ; motores off
; =================================================================
O arquivo pode ser baixado aqui.

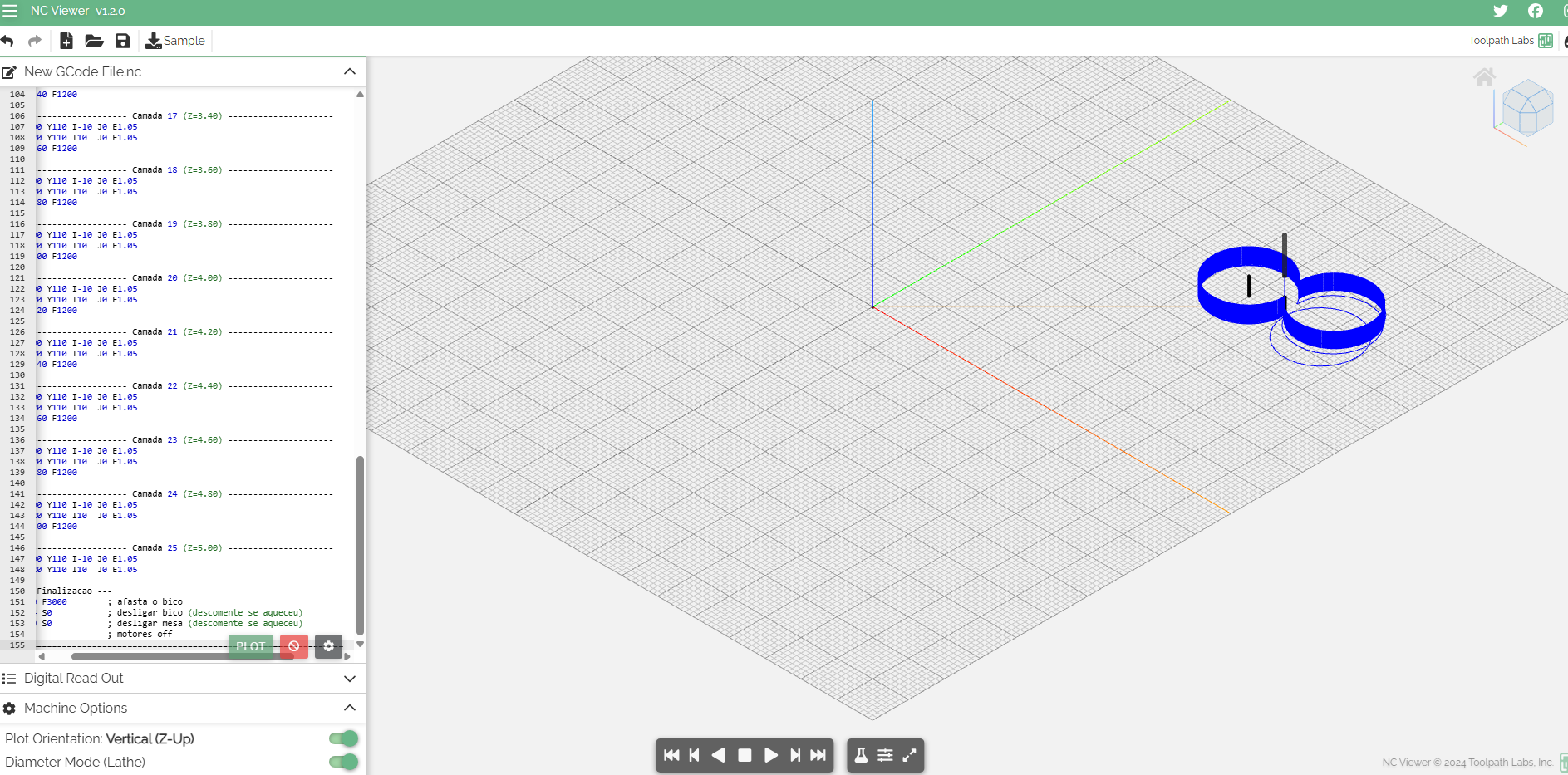

Como fica o arquivo pronto.
Base do Python
📘 Como criar e gravar um arquivo com Python
Em Python, para criar um arquivo de texto usamos a função open().
- O primeiro parâmetro é o nome do arquivo (ex.:
"cilindro.gcode"). - O segundo parâmetro é o modo de abertura:
"w"→ escrever (se já existir, sobrescreve)."a"→ acrescentar no final (append)."r"→ apenas leitura.
Depois usamos o método .write() para gravar conteúdo no arquivo.
No final, usamos .close() (ou o with que fecha automaticamente).
# Criar e gravar um arquivo de texto em Python
# Abre (ou cria) o arquivo chamado "cilindro.gcode" no modo escrita ("w")
with open("cilindro.gcode", "w", encoding="utf-8") as arquivo:
# Grava apenas uma linha de texto no arquivo
arquivo.write("G21 ; usar milimetros\n")
print("Arquivo 'cilindro.gcode' criado com sucesso!")
🔹 O que acontece aqui?
- O Python cria um novo arquivo chamado
cilindro.gcodena pasta onde o script está rodando. - Escreve dentro dele a linha:
G21 ; usar milimetros - Fecha o arquivo automaticamente (porque usamos
with). - Agora esse arquivo pode ser aberto em qualquer editor de texto.
Criando o programa em python com 10 camadas.
# -*- coding: utf-8 -*-
# Gera G-code para um cilindro (tubo) com 10 camadas – Ender-3 / Marlin
# Saída: cilindro_10camadas.gcode
import math
# ===== Parâmetros =====
RAIO_MM = 10.0 # raio do cilindro (mm)
CAMADAS = 10 # quantidade de camadas solicitada
ALTURA_CAM_MM = 0.20 # espessura da camada (mm) → 10 camadas = 2,0 mm
CENTRO_X = 110.0 # centro aproximado da Ender-3
CENTRO_Y = 110.0
LARG_LINHA = 0.40 # ~bico 0.4
VEL_IMPR = 1200 # mm/min (~20 mm/s)
VEL_VIAGEM = 6000 # mm/min
SEGMENTOS = 120 # segmentos para aproximar o círculo
# Extrusão (E relativo) – modelo simples
FILAMENTO_D = 1.75
AREA_FILA = math.pi * (FILAMENTO_D/2.0)**2 # mm²
def e_para_trecho(compr_mm: float) -> float:
"""Converte o comprimento do trecho em mm do filamento a extrudar (E)."""
volume = LARG_LINHA * ALTURA_CAM_MM * compr_mm # mm³
return volume / AREA_FILA # mm de filamento
def anel_g1(z: float, raio: float, nseg: int) -> list[str]:
"""Retorna linhas G-code (G1) aproximando um círculo com 'nseg' segmentos."""
linhas = []
# vai ao ponto inicial (ângulo 0) sem extrudar
x0 = CENTRO_X + raio
y0 = CENTRO_Y
linhas.append(f"G0 X{x0:.3f} Y{y0:.3f} Z{z:.3f} F{VEL_VIAGEM}")
ang_step = 2 * math.pi / nseg
x_prev, y_prev = x0, y0
for i in range(1, nseg + 1):
ang = i * ang_step
x = CENTRO_X + raio * math.cos(ang)
y = CENTRO_Y + raio * math.sin(ang)
L = math.hypot(x - x_prev, y - y_prev)
e = e_para_trecho(L)
linhas.append(f"G1 X{x:.3f} Y{y:.3f} E{e:.5f} F{VEL_IMPR}")
x_prev, y_prev = x, y
return linhas
# ===== Montagem do G-code =====
g = []
g.append("; ===== Ender-3 | Cilindro (tubo) – 10 camadas =====")
g.append(f"; Raio={RAIO_MM} mm | Camadas={CAMADAS} | h={ALTURA_CAM_MM} mm | centro=({CENTRO_X},{CENTRO_Y})")
g.append("G21 ; mm")
g.append("G90 ; posicoes absolutas")
g.append("M82 ; extrusao absoluta (padrão)")
g.append("G28 ; homing")
# Aquecimento opcional – descomente se for imprimir de verdade
#g.append("M104 S200 ; bico 200C (nao espera)")
#g.append("M140 S60 ; mesa 60C (nao espera)")
#g.append("M109 S200 ; bico 200C (espera)")
#g.append("M190 S60 ; mesa 60C (espera)")
g.append("G0 Z0.20 F1200 ; primeira camada")
g.append(f"G0 X{CENTRO_X:.3f} Y{CENTRO_Y:.3f} F{VEL_VIAGEM}")
g.append(f"G0 X{CENTRO_X+RAIO_MM:.3f} Y{CENTRO_Y:.3f} F{VEL_VIAGEM}")
g.append("M83 ; extrusao relativa")
g.append("G92 E0 ; zera extrusor")
z = ALTURA_CAM_MM
for camada in range(1, CAMADAS + 1):
g.append(f"; --- Camada {camada}/{CAMADAS} (Z={z:.2f}) ---")
g.extend(anel_g1(z, RAIO_MM, SEGMENTOS))
if camada < CAMADAS:
z += ALTURA_CAM_MM
g.append(f"G0 Z{z:.3f} F{VEL_VIAGEM}")
# Finalização
g.append("G0 Z10 F3000 ; afasta a peça")
#g.append("M104 S0 ; desliga bico (se aqueceu)")
#g.append("M140 S0 ; desliga mesa (se aqueceu)")
g.append("M84 ; motores off")
g.append("; ================================================")
with open("cilindro_10camadas.gcode", "w", encoding="utf-8") as f:
f.write("\n".join(g))
print("OK: arquivo gerado 'cilindro_10camadas.gcode'")
🔹 Conclusão
✅ Pontos positivos do que foi apresentado
- Você aprendeu que o G-code é apenas um arquivo texto, criado em qualquer editor ou até gerado automaticamente com Python.
- Vimos como montar um cilindro simples na Ender-3: cada camada é um círculo (ou anel) e, ao empilhar, formamos a peça 3D.
- O exercício mostrou que é possível entender a lógica por trás dos slicers (Cura, PrusaSlicer), ou seja, como os softwares de fatiamento transformam o modelo 3D em comandos de máquina.
- A integração com Python abriu espaço para automatizar a criação de trajetórias, o que pode ser aplicado tanto no ensino quanto em projetos reais.
🔧 O que pode ser melhorado no código
- Hoje usamos uma aproximação simples da extrusão. Podemos melhorar:
- Calibrando melhor a relação entre comprimento da linha e extrusão (considerando fluxo real da impressora).
- Adicionando duas ou mais paredes e infill (preenchimento interno) para criar cilindros sólidos.
- Gerando movimentos de skirt/brim (bordas externas) para melhorar a aderência na mesa.
- Inserindo parâmetros configuráveis como temperaturas, velocidades, e altura de camada em variáveis globais.
- Outra evolução seria criar uma função para gerar qualquer geometria básica (quadrados, triângulos, espirais) — ótimo como exercício de programação para alunos.
🏭 Como as empresas usam essa técnica em projetos avançados
- Na indústria 4.0, G-code é usado em usinagem CNC (torno, fresadora, router) para fabricar peças metálicas e plásticas com altíssima precisão.
- Em empresas de impressão 3D, o código é gerado automaticamente por slicers avançados, mas muitos engenheiros ainda ajustam o G-code manualmente para:
- Criar estruturas de suporte inteligentes.
- Controlar velocidades diferentes por região da peça.
- Inserir pausas programadas (para troca de cor, inserir peças metálicas, sensores, etc).
- Em projetos mais complexos, o G-code pode ser integrado com simulações digitais (digital twins), verificando antes se a trajetória da ferramenta será eficiente, segura e otimizada.
- Grandes empresas usam até G-code adaptativo: a máquina lê sensores em tempo real (vibração, temperatura, pressão) e ajusta o código dinamicamente, algo que está evoluindo em direção à manufatura inteligente e autônoma.
👉 Ou seja, o que fizemos aqui — gerar um cilindro simples em Python — é uma porta de entrada para entender como máquinas e softwares conversam.
O conceito de criar e manipular arquivos de texto está presente em praticamente toda a computação:
- Impressão 3D e CNC → geração de arquivos G-code.
- Programação → arquivos usados por compiladores (código-fonte em C, Java, Python).
- Escritório → planilhas eletrônicas (CSV, XLSX), processadores de texto (DOCX, ODT, RTF) e apresentações (PPTX) são, na essência, arquivos de texto ou estruturados.
- Web → arquivos HTML, CSS e JSON, que formam sites e APIs.
- Banco de dados → exportação de informações em CSV, SQL scripts.
- Ciência de dados → geração automática de relatórios, datasets em TXT/CSV para análise.
- Automação → scripts Python criam logs de sistemas, arquivos de configuração e até relatórios prontos em PDF.
Assim, usar Python para construir e manipular arquivos não se limita ao G-code: abre uma gama enorme de aplicações, como:
- Criar relatórios automáticos de uma pesquisa.
- Gerar gráficos e salvar em arquivos para apresentação.
- Simular experimentos e salvar resultados em planilhas.
- Desenvolver conversores (por exemplo, transformar dados em XML, JSON ou YAML).
- Automatizar tarefas repetitivas em empresas, economizando tempo e reduzindo erros.
Esse mesmo raciocínio — simples, mas poderoso — é o que sustenta desde projetos escolares até sistemas industriais complexos, permitindo que a programação conecte ideias a resultados práticos no mundo real.
Este blog foi gerado com auxilio do CHATGPT 5.
Será utilizado em treinamento no curso técnico da Escola Estadual Diva Tarlá, em Ribeirão Preto.
Portuguese
English
